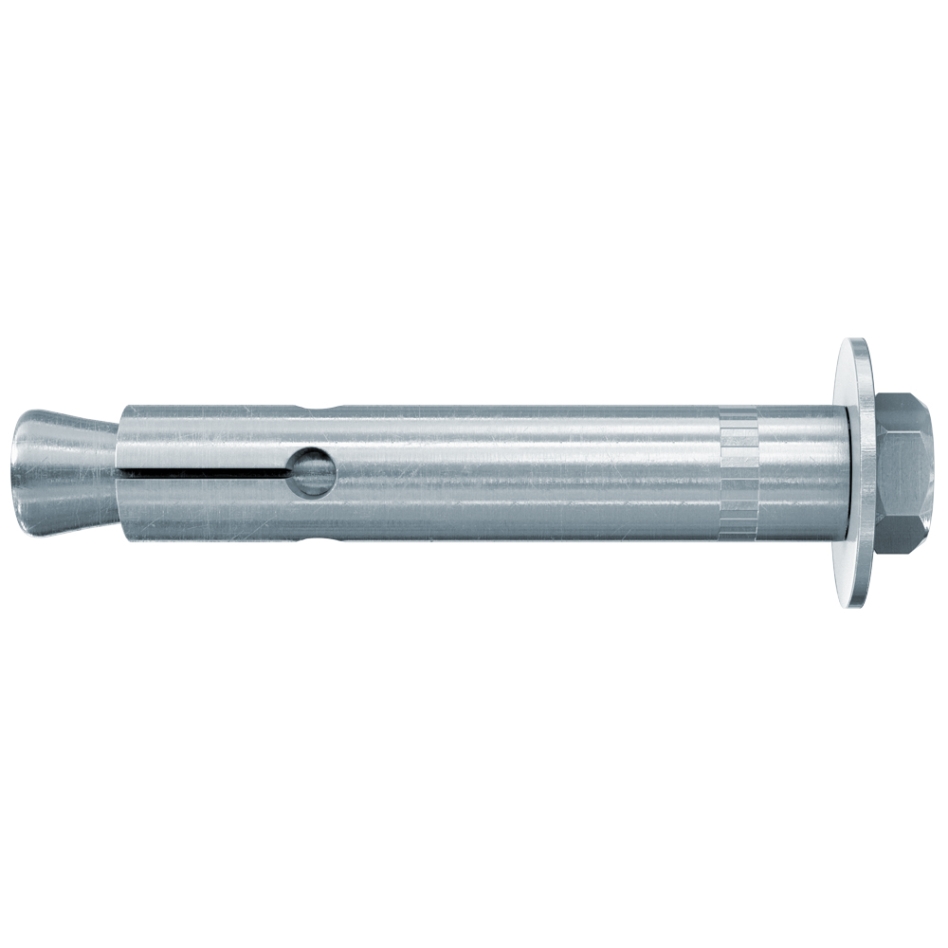

Cheville traversante Fischer Zykon FZA-D 22 x 125 M16 D/25 ev 060663
Caractéristiques spéciales
- La cheville traversante Fischer Zykon FZA-D est une cheville en acier galvanisé.
- En une seule opération, le forage de contre-taraudage est réalisé avec le foret spécial FZUB.
- La cheville est ensuite placée dans le logement de montage traversant.
- Grâce à l'outil de montage FZE Plus, la douille d'expansion est tirée sur le cône et remplit complètement le trou de contre-taraudage.
- La cheville traversante Fischer Zykon FZA-D est idéale pour la fixation de structures métalliques, de garde-corps et de machines en intérieur, dans du béton fissuré.
- Cheville Zykon pour montage traversant dans du béton fissuré.
- Sécurité maximale grâce à une conception adaptée. Connexion
- Faibles distances latérales et axiales grâce à un montage sans pression d'expansion
- Montage rapide sans changement d'outils
- Gain de temps et d'argent
- Pour un montage traversant rapide
- Homologation ETA pour béton fissuré et classe de résistance au feu R 120
- La technologie spéciale de gorge ZYKON permet un assemblage par ajustement précis et garantit une sécurité optimale, même en présence de fissures importantes
- L'installation de l'ancrage, pratiquement sans pression d'expansion, permet de faibles distances latérales et axiales, offrant une grande flexibilité d'utilisation
- Le foret spécial FZUB permet une installation rapide par gorge sans changement d'outils
- La géométrie du trou de perçage permet une énergie de serrage très faible, réduisant ainsi l'énergie nécessaire à l'installation
- L'interaction idéale des boulons et de la douille filetée avec le FZA-D se traduit par une charge de cisaillement plus élevée et donc un nombre réduit de points de fixation
- FZA-D adapté à un montage par simple pression montage
- Le trou de forage en contre-dépouille est réalisé à l'aide du foret spécial FZUB
- Après avoir placé l'ancrage dans le trou de forage, le manchon d'ancrage est inséré à travers le cône à l'aide de l'outil de montage FZED Plus ; le trou de forage en contre-dépouille est rempli avec un ajustement de forme positif
Données techniques
- Homologation : Oui
- Foret requis : FZUB22 x 125
- Outil de montage requis : FZE plus/FZE 22 plus
- Longueur de l'ancrage : 156 mm
- Max. Épaisseur de la partie de fixation : 25 mm
- Filetage : M16
- Taille de la clé : 24 mm
- Conditionnement : Boîte
Applications
- Béton C20/25 à C50/60, fissuré et non fissuré
- Béton C12/15
- Pierre naturelle haute densité
Contenu standard
- 10 pièces
