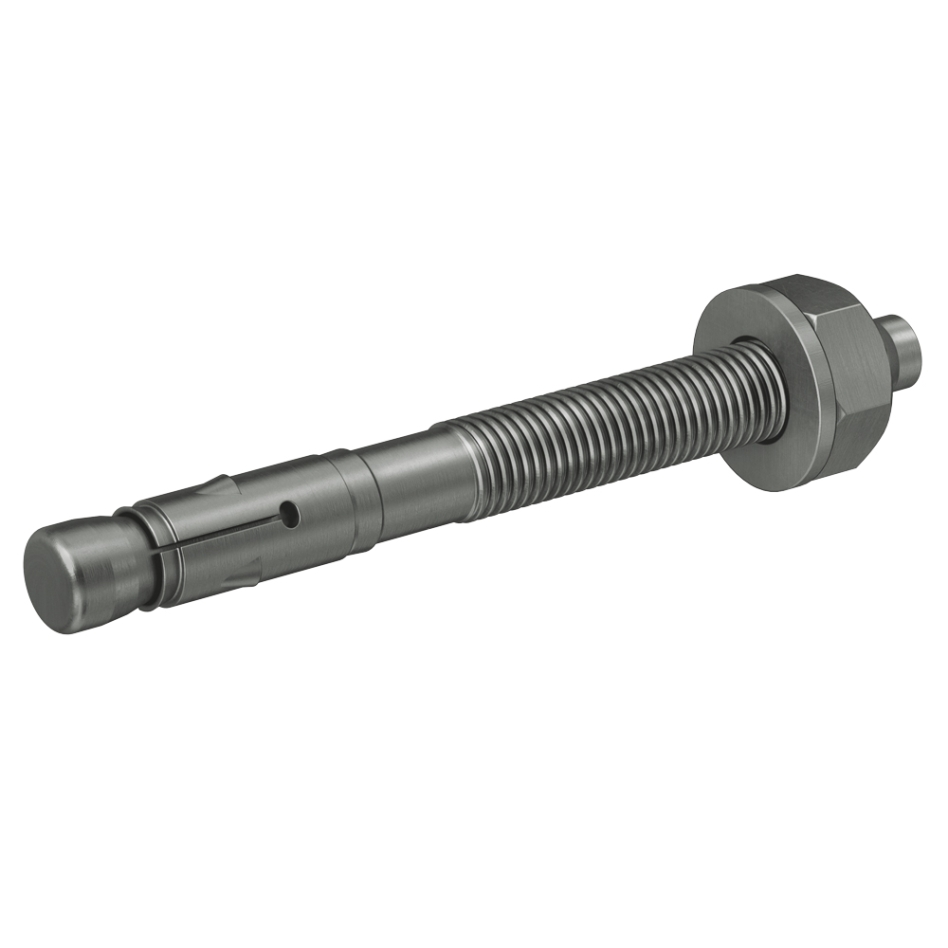

Fischer 501407 Cheville traversante FAZ II 10/30 acier inoxydable A4, lot de 50
La cheville d'ancrage en acier inoxydable conçue pour les applications les plus exigeantes dans le béton. Robuste et flexible. La cheville traversante Fischer FAZ II A4 est la cheville en acier inoxydable idéale pour les applications les plus exigeantes. Elle permet de fixer des charges importantes dans du béton fissuré. Grâce à sa simplicité d'installation, la FAZ II A4 offre une grande flexibilité d'utilisation. Son système d'expansion éprouvé assure une fixation fiable des charges dans le béton et garantit une capacité portante maximale. La version en acier inoxydable permet également une fixation en extérieur. Cette cheville est par exemple parfaitement adaptée à la fixation de garde-corps, consoles, structures métalliques et portails.
Avantages
- Grâce au système d'expansion éprouvé, les capacités portantes maximales sont possibles. Par conséquent, moins de points de fixation et des plaques d'ancrage plus petites sont nécessaires. Moins de coups de marteau et un glissement minimal lors du serrage garantissent une installation nettement plus facile et plus confortable. Les homologations internationales garantissent une sécurité optimale et des performances optimales. Les applications en zones sismiques sont également couvertes par ces homologations.
Caractéristiques
- Fixation robuste : le clip d'expansion garantit une capacité de charge maximale.
- Réduction du nombre de points de fixation et de la taille des plaques d'ancrage pour un gain de temps et une réduction des coûts.
- Montage facile : moins de coups de marteau et un serrage précis.
- Gain de temps et d'effort.
- Acier inoxydable : sécurité maximale pour une utilisation en extérieur.
Applications

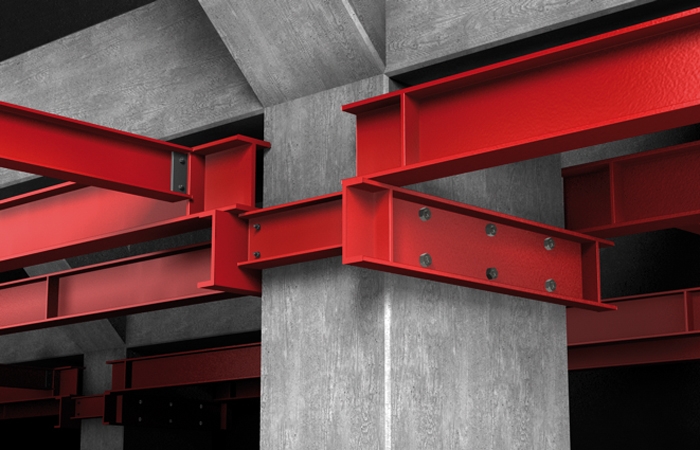

- Structures métalliques, garde-corps, consoles, échelles, chemins de câbles, machines, escaliers, clôtures, systèmes de façade, structures bois.
Matériaux de construction
- Homologué pour : béton C20/25 à C50/60, fissuré et non fissuré.
- Convient également pour : béton C12/15 et C80/95. (classification disponible)
Approbation
- ETA-05/0069 DoP No. 0009 DoP No. 0081 DoP No. 0121 DoP No. 0756-CPD-0062 ESR-2948
Montage
- Le FAZ II convient au montage traversant et au montage frontal ; Convient également pour un montage déporté dans certaines conditions.
- Avant le montage, placez l'écrou hexagonal dans la position optimale (la goupille d'insertion dépasse d'environ 3 mm de l'écrou hexagonal).
- Lorsque le couple est appliqué, le boulon conique est tiré dans la bride d'expansion, le fixant ainsi contre la paroi du forage.
- Le dégagement de la tête facilite l'utilisation de l'ancrage.
- Pour une installation en série, nous recommandons l'utilisation de l'outil de montage de boulon d'ancrage FABS.
Données techniques
- Homologation ICC
- Homologation sismique C1/C2
- Diamètre du forage d0 10 [mm]
- Profondeur minimale du forage pour montage traversant h2 105 [mm]
- Longueur du bouchon l 115 [mm]
- Max. Longueur utile de levage, support/levage, fixation rouge 30/50 [mm]
- Filetage Ø x longueur M 10 x 73 [mm]
- Largeur de la clé SW 17 [mm]
Fourni en standard
- 50 pièces
